O artigo explica princípios de engenharia e não garante alcance para qualquer produto ou armário. A fiabilidade deve ser validada na configuração final.
Uma fechadura sem fios pode funcionar numa bancada aberta e perder alcance quando a porta metálica fecha. O invólucro reflete energia, desafina a antena, bloqueia percursos e acopla ruído do motor. O projeto começa no PCB e termina no ensaio com a porta fechada.

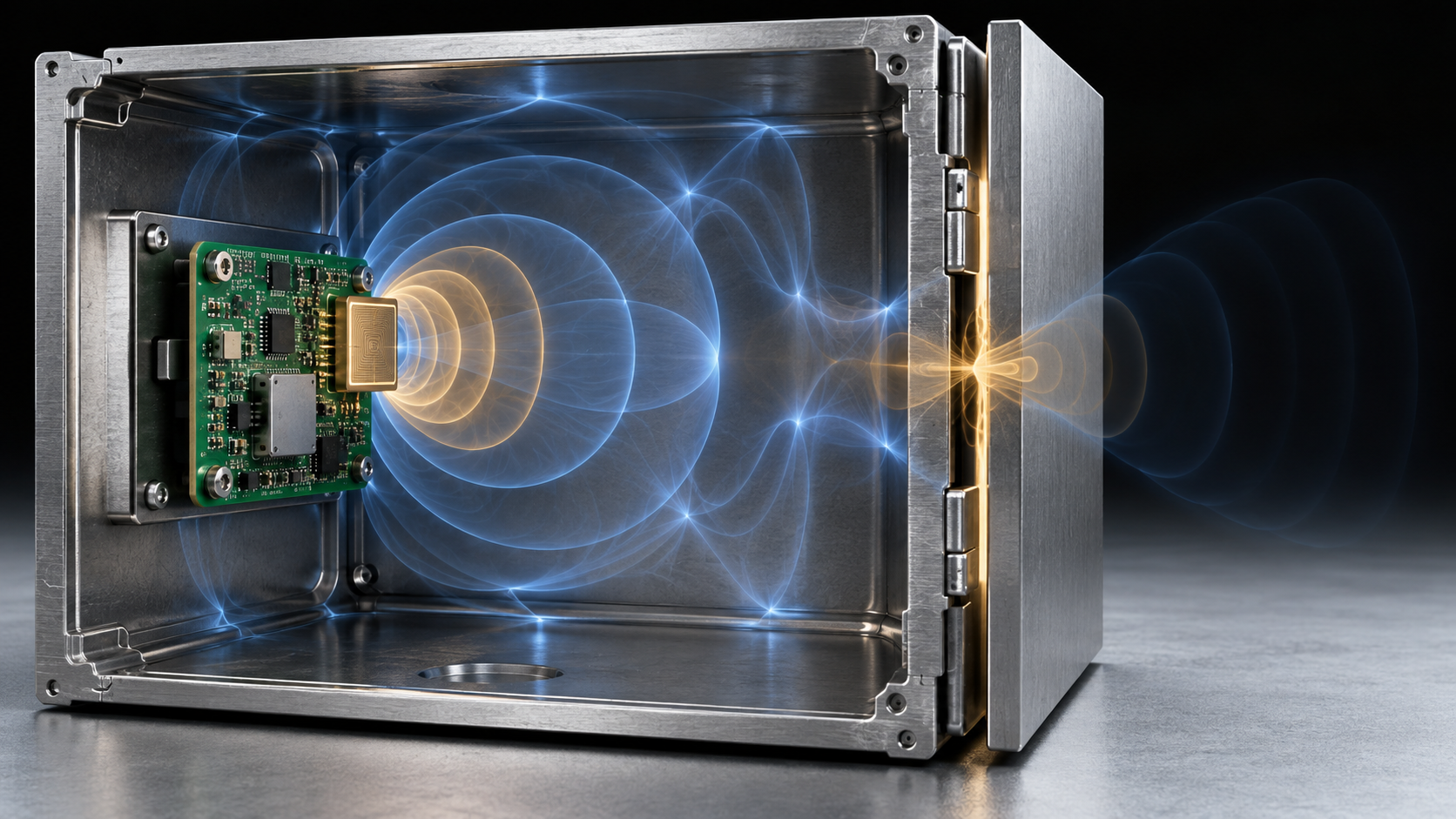

1. Tratar o metal como fronteira RF
Aço e alumínio refletem e absorvem energia. Folgas, dobradiças, aberturas e janelas não metálicas tornam-se os principais caminhos de propagação.
2. Escolher 433 MHz, Bluetooth e Wi-Fi por função
433 MHz serve controlo remoto de baixo consumo, Bluetooth acesso próximo e Wi-Fi ligação à rede. A frequência por si só não garante passagem pelo metal.

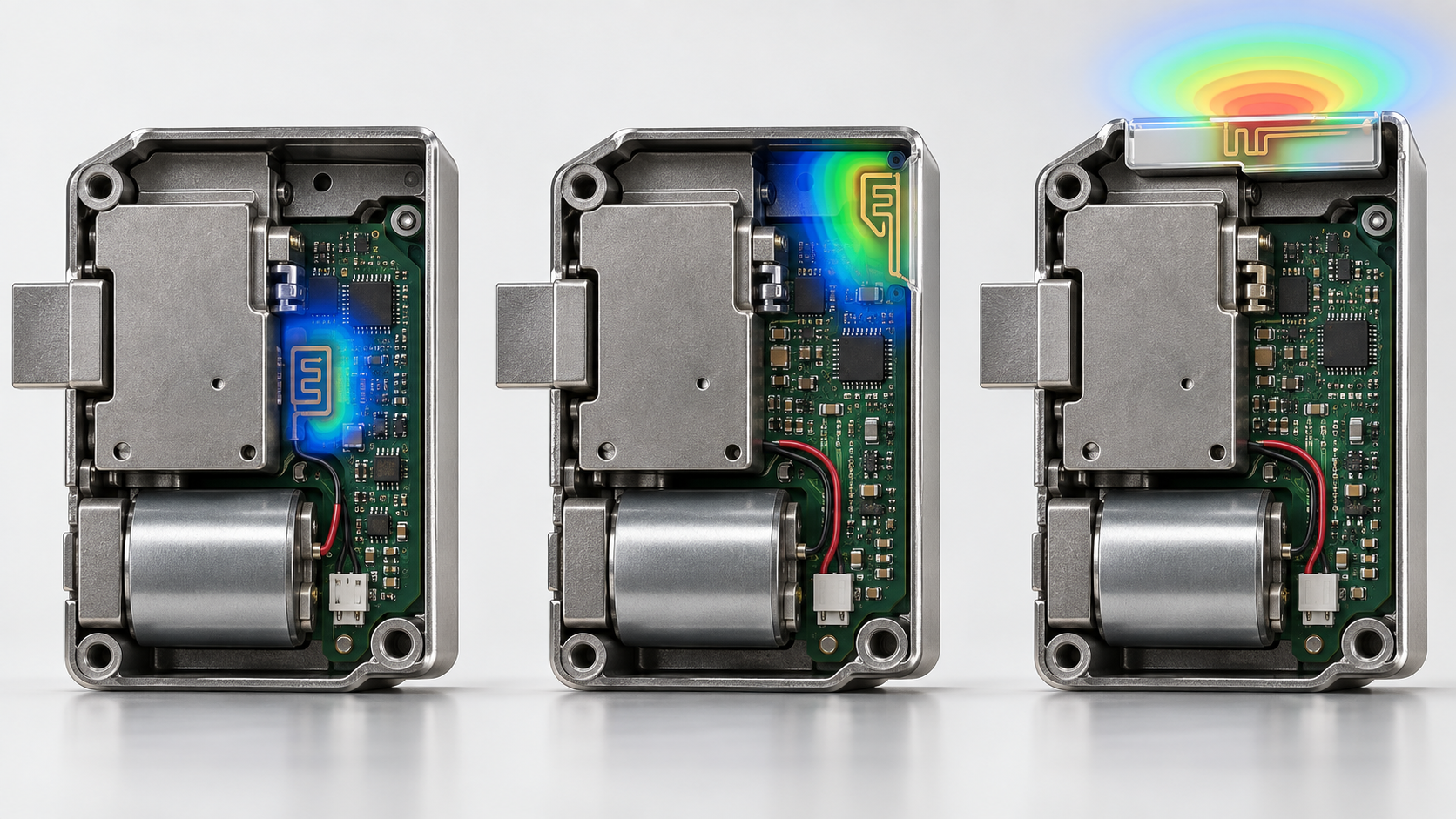

3. Proteger a área da antena
Plano de massa, bateria, motor e suportes devem respeitar o keepout. Uma posição na extremidade ou janela RF controlada é muitas vezes melhor do que aumentar potência.

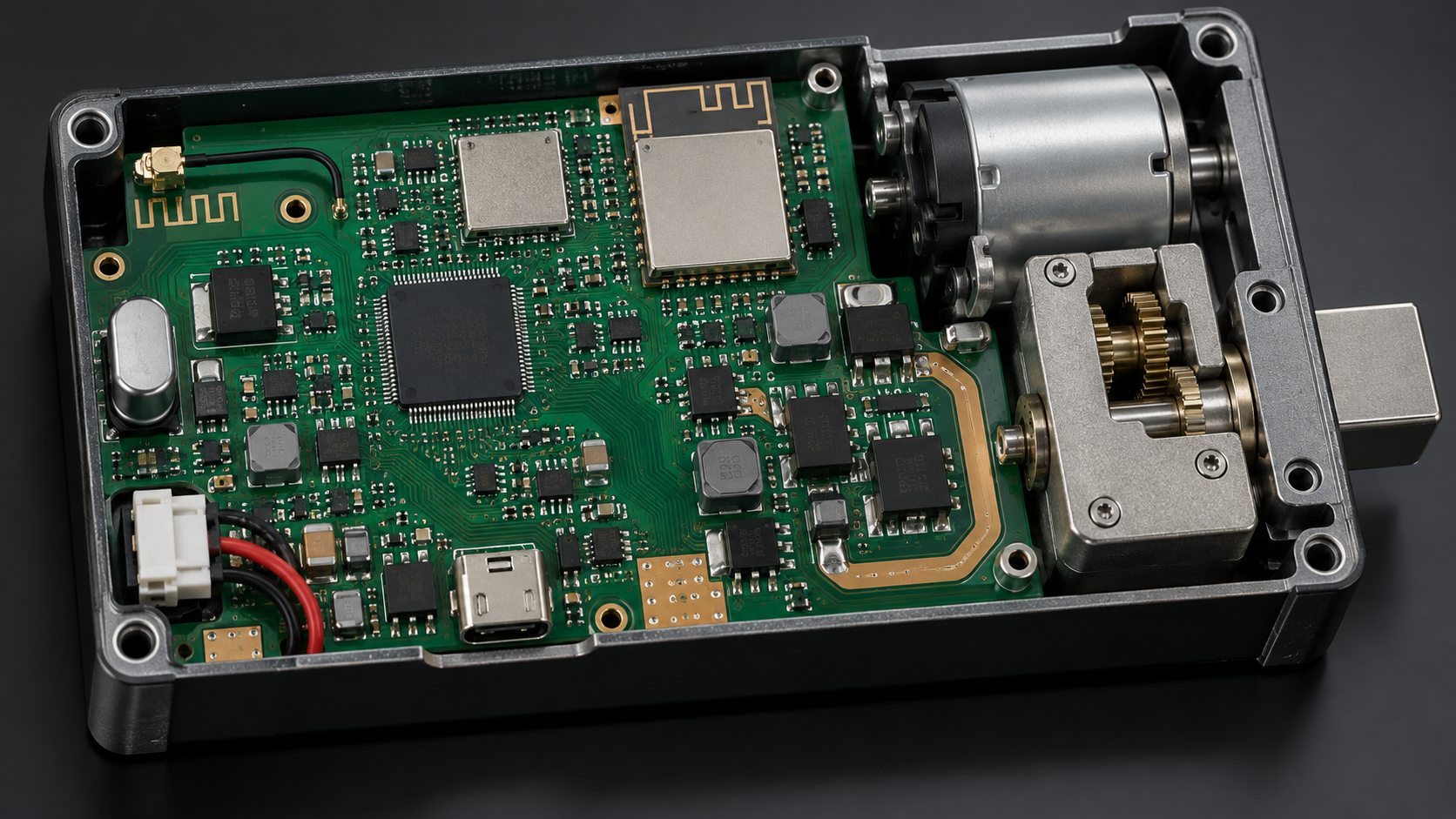

4. Separar ruído do motor e rádio
Arranque, escovas e queda de tensão exigem alimentação, desacoplamento, massa e encaminhamento adequados. Testar rádio durante arranque, bloqueio e inversão.

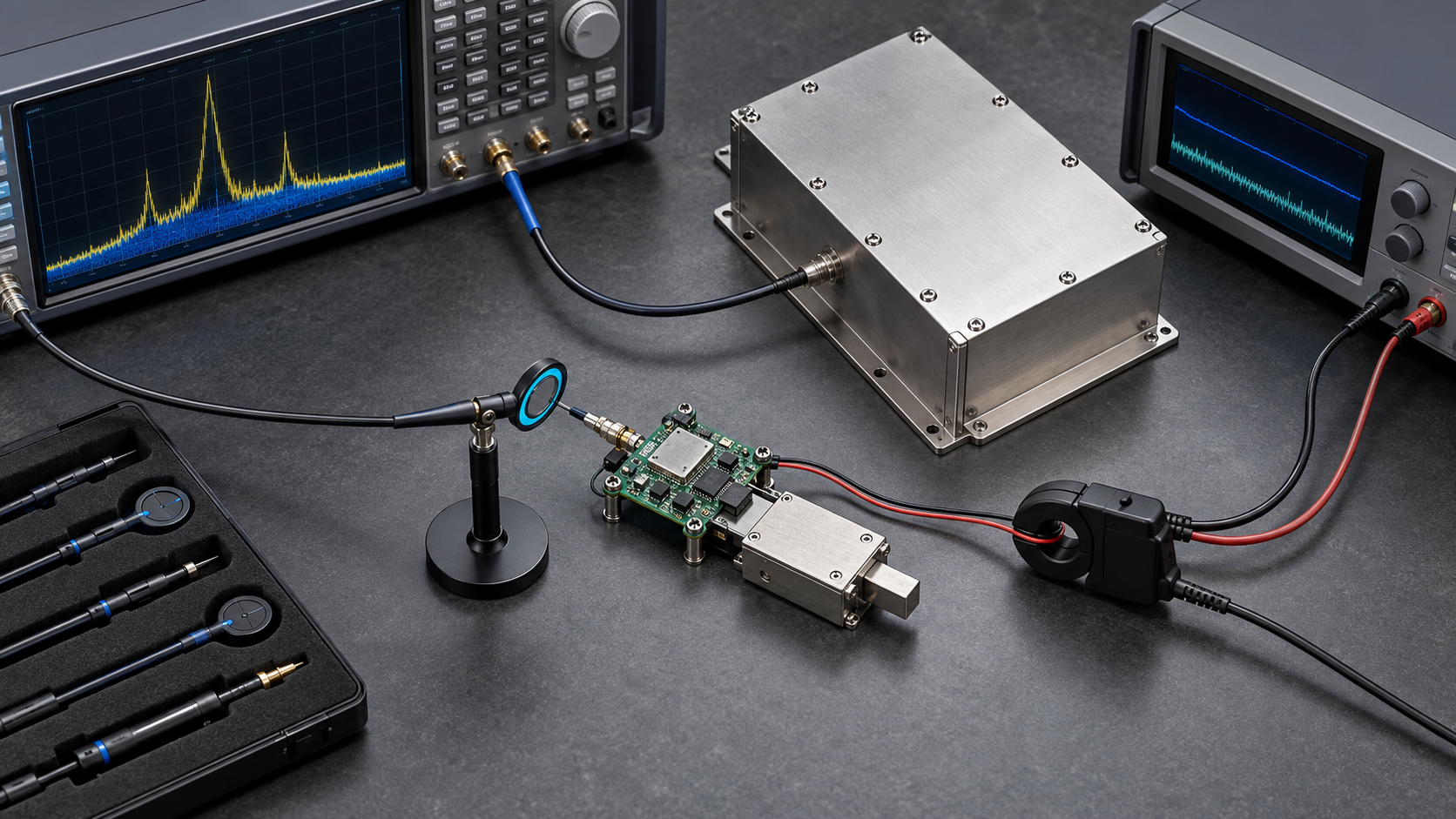

5. Validar com a porta fechada
Medir emparelhamento, sucesso, resposta e recuperação com porta aberta e fechada, em posições reais e bateria baixa. Registar todas as condições.
6. Decidir com dados
Se a antena não alcançar uma fronteira transparente, considerar antena externa, leitor com fios, gateway ou outra arquitetura. Mudanças próximas da antena exigem regressão.
7. Conclusão
O armário faz parte do sistema de antena. Invólucro, antena, massa, corrente do motor e instalação são aprovados em conjunto.
